車載空氣凈化器控制板開發

已有研究表明，與城市空氣污染程度相比較，車內空氣的污染程度更加嚴重，車內裝飾所產生的苯、甲醛等各類有害氣體與車內空氣混雜在一起，給乘車人的身體健康造成嚴重的危害。并且，因為車內環境通常是比較潮濕溫暖的，這便極易產生非常多的細菌，進一步使車內空氣環境惡化，這在影響乘客身心健康的同時，還會使車輛駕駛?cè)藛T容易產生疲勞，從而造成較大的行車安全隱患。鑒于此，有必要積極采取科學有效的防范措施，對當前主流的車載空氣凈化器技術展開梳理研究，并且指明將來車載凈化器的發展方向。

一、我國車載空氣凈化器發展背景

根據我國在2013年的空氣質量調查統計數據可知，在目前我國經濟快速發展的大約70多個重點城市，其中約67個城市的空氣污染指數已經超標，超標城市數量所占比例為96%。在這些污染程度嚴重超標的城市中，主要的空氣污染物為PM2.5，隨著空氣中PH2.5濃度的不斷增加，人們因患心肺疾病而導致死亡的幾率也大大增加，并且PH2.5還會引發較大范圍的霧霾，給人們的身體健康與機體免疫力造成嚴重的危害。在城市空氣環境日益惡化的今天，有越來越多的人選擇乘車出行，因此，我國的汽車保有量在近幾年呈現逐年遞增的趨勢。車內皮革類、塑料類裝飾物會散發出甲醛、苯等有害有毒物質，尤其對于剛剛購買的新車，車內的甲醛濃度會遠遠超過使用年限比較久的車。嚴重的城市空氣污染與車內裝飾物所產生的污染對車內空氣均產生極大的影響，因車載凈化器能在很大程度上濾除空氣中的甲醛、PH2.5等有害氣體，所以其獲得了較大的發展與應用，并且因其健康環保的功能與理念，進一步促進了人們對車載空氣凈化器的市場需求。

二、車載空氣凈化器主流技術分析

（1）常溫甲醛催化氧化技術：常溫甲醛催化氧化技術的原理為利用金屬碳酸鹽或金屬硝酸鹽等進行氧化沉淀，從而獲得金屬類氧化物，而在形成的金屬類氧化物上負載少量的銪金等貴金屬，在常溫下，銪金會和甲醛發生催化氧化反應而生產水分、CO2。利用常溫甲醛催化氧化技術能夠有效地將車內的甲醛氣體轉化為水分、CO2，并且空氣凈化效率比較高，凈化模塊可永久性使用。

（2）靜電除塵技術：靜電除塵技術的主要工作原理是使高壓靜電場氣體發生電離作用，從而使帶有電荷的塵粒逐漸沉積到陽極表面，進而起到凈化空氣的效果。由于靜電型車載空氣凈化器只能處理車內的細菌、粉塵等空氣雜質，而無法有效分解車內的有毒有害化學氣體，不能夠消除車內的異味，所以要配合其他器材才能夠?qū)崿F(xiàn)較好的車內空氣凈化效果。并且，在利用靜電除塵技術凈化車內空氣時，當車內懸浮顆粒增加，凈化效果會大大降低。

（3）濾網吸附技術：濾網吸附技術的主要原理為利用制成的玻璃纖維材料或者網狀結構塑料將空氣內的顆粒物節流在其表面，從而起到凈化空氣的目的，通常比較常用的濾網有活性炭濾網、初效濾網以及HEPA濾網三種。利用濾網吸附技術制成的車載空氣凈化器能夠?qū)④噧?nèi)的細菌、苯、甲醛等有害物質進行有效的清除。然而，因濾網使用壽命有限，且該類型的車載空氣凈化器的功率一般較小，不具備足夠的風機動力，所以不能將車內的空氣進行徹底的凈化。

（4）臭氧殺菌分解技術：與其他的車載空氣凈化器空氣凈化技術相比較，臭氧殺菌分解技術具有非常強的滅菌效果。因為臭氧為強氧化劑，其具有非常強的氧化能力，尤其是對細菌、煙堿以及胺的氧化效果非常突出。此外，臭氧也可以氧化分解苯、VOC等。然而，利用臭氧殺菌分解技術來凈化車內空氣也存在一定的局限性，因為臭氧屬于對人體有害的氣體，國家對其使用有非常嚴格的要求，所以，使用臭氧車載空氣凈化器的時候要保證車內無人。

（5）負離子技術：負離子帶有一定的電荷，其能夠使空氣中的微小灰塵顆粒聚結在一起形成較大的顆粒而發生沉降，進而起到凈化空氣的效果。此外，負離子在發生電離的時候還會在空氣中產生極少量的臭氧，能夠?qū)⒖諝庵兴祀s的各種微生物與細菌殺死，從而使空氣變得更加的新鮮清爽，這對提升人的機體免疫力是非常有利的。利用負離子技術制成的車載空氣凈化器的凈化效果非常顯著，但是其也存在明顯的弊端，即其濃度較高時會對人體產生一定的副作用，且其對車內空氣中的甲醛與VOC等雜質的分解效果不明顯。

（6）納米光觸媒技術：納米光觸媒技術是近幾年才興起的一種空氣凈化技術，利用該技術所制成的車載空氣凈化器通常也稱為紫外光車載空氣凈化器，其是利用紫外線的照射作用，將車內空氣中存在的各種微生物與細菌殺死，以此來起到消毒殺菌的效果。一般而言，紫外光車載空氣凈化器將納米光觸媒技術、負離子技術等集為一身，其具有殺菌徹底的顯著優點。

三、車載空氣凈化器發展趨勢

通過深入調研可知，未來的車載空氣凈化器的發展趨勢主要體現在智能化與互聯網化兩個方面，具體情況如下：

（1）車載空氣凈化器的智能化。傳統的車載空氣凈化器因受自身硬件條件的制約，其在算法處理以及人機交互能力方面的表現不盡如人意。將來，隨著智能硬件的不斷進步以及短距離通信技術的逐步普及，人們可以把車載空氣凈化器的所有數據與手機進行綁定，屆時人們使用手機即可對車載空氣凈化器的各個監測、凈化數據進行實施跟蹤與控制。而在車載空氣凈化器的智能化過程中，如何有效實現短距離無線通信技術對交互數據的穩定傳輸是關鍵環節。

（2）車載空氣凈化器的互聯網化。在將來逐步推進車載空氣凈化器的智能化的過程中，手機作為互聯網產品，其必然會帶動車載空氣凈化器朝著互聯網化方向發展。在實現利用互聯網手機對車載空氣凈化器的各個監測數據進行跟蹤與控制的功能外，勢必會衍生出更為豐富多元化的互聯網化服務，比如說，結合車內污染物特征為用戶推送空氣清潔劑廣告等。

隨著我國汽車家庭普及率的上升，汽車內塵屑、揮發性有機物以及汽車空調運行從進風口進入的大氣污染物對人體影響問題被重視起來。而且汽車內相對封閉，會導致小區域內廢氣量過高，供氧不足，容易引發駕駛員注意力不能集中、疲倦等現象。長期處于這種環境下，會對人體產生健康威脅。現有的車載空氣凈化器多為濾網式家用凈化器演變而來，這種凈化器通常小巧，擺放于車內。這種凈化器雖然能有效凈化細菌、灰塵等有害物質，但因為體型小巧，所以產品功能少、凈化效率低。

四、車載凈化器控制系統硬件設計

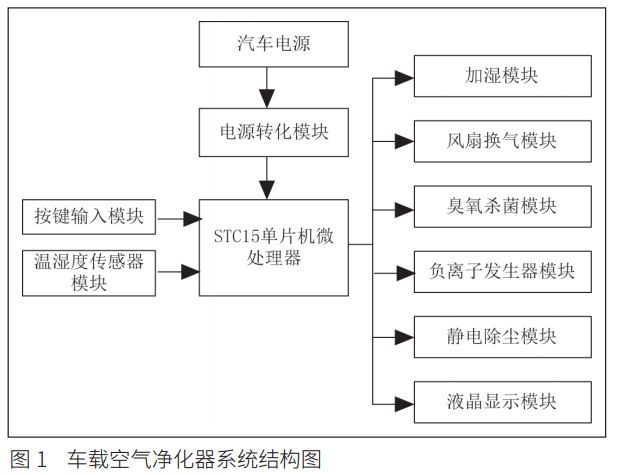

本設計以STC15W401AS單片機為核心，結合溫濕度傳感器、臭氧凈化器、靜電除塵器、負離子凈化器和加濕裝置，設計了車載空氣凈化器。硬件部分采用模塊設計，采用繼電器控制各模塊的開啟與關閉。系統的結構圖如圖1所示。

該系統采用STC15W401AS單片機，該單片機采用8051內核，它具有2K字節的存儲空間，擁有兩個獨立的串口，擁有高速10位轉換器，8通道，高速、可靠。該單片機屬于1T單片機，比傳統12T單片機快8到12倍。采用該處理器滿足低成本、速度快、可靠性好的要求。

4.1電源轉化模塊

由于STC15W401AS單片機的額定工作電壓為3.3V，同時繼電器需要5V直流電供電。因此，電源轉化模塊采用了LM2576，將汽車直流12V電壓經LM2576轉化為3.3V和5V直流電，經過濾波后分別提供給單片機和繼電器使用，如圖2所示。

LM2576是常用的穩壓芯片，其最大電流可達3A，完全能夠推動繼電器工作。LM2576能制作出高可靠性的單片機電源。因此通過采用3.3V和5V兩個型號的穩壓芯片，滿足系統的供電需求。

4.2溫濕度傳感器模塊

DHT11是一款較常用溫濕度檢測模塊，DHT11在內部集成了控制和校準電路，外部不需要其他任何元件。與此同時，DHT11在精確的濕度校驗室進行過校準，在使用中不需要進行校準工作，簡化了制作車載空氣凈化器的使用過程。由此可見DHT11具有非常好的穩定性和可靠性，非常適合此控制系統使用。

DHT11中的DATA腳作為串行總線與單片機通信，為了解決單片機引腳的驅動能力不足的問題，采用4.7k上拉電阻作為補償。

4.3繼電器驅動模塊

繼電器經SN7404N與單片機的I/O輸出相連接，單片機輸出指令控制繼電器的開合進而控制各個工作模塊的開啟與關閉。SN7404N的設置起著隔離作用，能夠有效保護單片機，防止芯片被意外燒毀。

五、車載空氣凈化器控制系統軟件設計

為了實現對車內空氣的更新、凈化和除塵的效果，就要讓主程序?qū)崿F(xiàn)換氣、臭氧殺菌、負離子和靜電除塵循環工作。并且為了滿足車內舒適感，需要滿足車內人員的自由設置，比如送風的風速、濕度。

空氣凈化器開機后，等待選擇自動模式或手動模式。若選擇自動模式后，機器等待人工輸入?yún)?shù)，如風速、濕度和溫度等要求。等待參數載入后，凈化器依據溫濕度傳感器DHT11采集的數據為依據完成加濕等工作。在進行換氣工作時，通過臭氧殺菌模塊和靜電除塵模塊，保證進入車內空氣潔凈清新。之后在車內空氣小循環的過程中，持續執行除塵凈化的功能。完成整個工作狀態后，對參數進行檢查對比，如果參數無更新代表著凈化器完成了一開始的預先設置，可以結束整個程序。參數若更新，將重新載入?yún)?shù)，繼續執行換氣、凈化等功能。

如果選擇手動模式，那么機器等待使用者的設定，如送風的大小、加濕等的程度，直到使用者關閉，一直維持設定狀態。

總結

該車載空氣凈化器的系統控制設計基于STC15W401AS系列單片機，有著工作穩定、成本低廉的優勢。通過多模塊配合工作，能夠?qū)崿F(xiàn)對車內空氣的更新、凈化、除塵、殺菌和加濕功能，有著功能強大的優點，能為車內提供了一個良好的環境。另外，該系統設計人性化，參數由使用者設定，風速、溫濕度都可調。有著手動和自動模式可供選擇，供使用者自行調節。如果選用自動模式，能夠自動完成對車內空氣及進入車內的空氣進行凈化，不但能夠減少室外污染氣體、細菌等進入車內，還可以實現車內自循環、車內凈化。這是多數車載空氣凈化器所不擁有的功能。該系統通過模塊化設計，可以通過增加模塊實現更多功能。例如，增加獨立電源后可以在汽車熄火后繼續工作，通過換氣防止夏季汽車車內氣溫過高引發的火災問題等。
