智能拐杖控制板設計開發

中國在2000年開始步入老齡化社會，目前已成為世界上老年人口最多的國家之一。老年人身體機能的衰退給出行帶來極大不便，腿腳不便的老年人會選擇拐杖輔助出行。同時中國還是全世界盲人最多的國家之一。一般情況下，盲人的出行只能依靠拐杖或?qū)と?。由于培養一只良好的導盲犬需要花費較長的精力和較高的成本，因此更多的人選擇拐杖。然而傳統的拐杖只是一根長棍，結構簡單、功能單一，存在一系列問題。

本文通過采用超聲波測距設計并加入夜晚模式，能夠更好地保護老年人或盲人的出行安全。本設計定位明確，專為老年和盲人群體設計，簡化了拐杖結構，操作簡單，方便實用。

一、多功能智能拐杖系統的總體設計

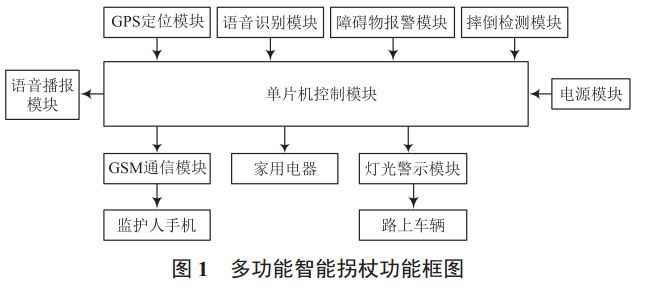

整個系統主要由單片機控制、GPS定位、語音識別、GSM通信、障礙物報警、摔倒檢測、語音播報和燈光警示等模塊組成。系統上電后，拐杖開啟智能模式，使用者在行走中，拐杖檢測到前方障礙物，會語音提示報警；使用者不慎摔倒時，拐杖會發出警報聲，引起周圍行人注意并實施援救，若拐杖傾斜15 s，單片機將自動控制GSM通信模塊，向監護人發出求救短信；當使用者預感到身體不適，可按下求救鍵，直接向監護人發送求救信息；若因操作不當，誤發了求救短信，使用者還可按下誤報鍵，向監護人發送安全信息，避免引起監護人不必要的擔心；使用者可以語音控制家用電器的開關，實現了家用電器的智能控制。拐杖操作簡單，功能實用，能夠滿足老人和盲人的生活需求。系統的功能框圖如圖1所示。

二、智能拐杖硬件電路設計

（1）單片機控制模塊：該模塊采用STC12C5A60S2單片機作為主控芯片，它具有功耗低、抗干擾能力強等特點，指令代碼完全兼容傳統的8051單片機，速度最快可達傳統8051單片機的12倍。該單片機運行穩定，可長時間在智能拐杖系統中工作，適合在拐杖這種便攜式設備上使用。

（2）GSM通信模塊：該模塊包括一個RF天線和一個接收模塊，可實現求救短信的發送，監護人可對使用者進行遠程監護。該拐杖選用的是Air208模塊，兼容SIM900A指令、尺寸小、省電，能夠滿足智能拐杖的通信要求。單片機與GSM模塊之間的通信采用UART串行口通信，GSM模塊直接受單片機的控制。當拐杖檢測到使用者摔倒后，自動向監護人發送求救短信。

（3）GPS定位模塊：GPS定位主要實現使用者所在位置的準確定位，當使用者面臨突發情況時便于監護人及時發現其位置，實施救援。該拐杖選用的是GT-U7模塊，該模塊啟動時間短、功耗低、體積小，極高的追蹤靈敏度擴大了定位的覆蓋面積。當使用者摔倒或遇到危險時，其位置可通過GSM通信模塊發送到監護人的手機上。在復雜的城市街道可實現高精度定位，方便監護人第一時間找到走失老人的位置。

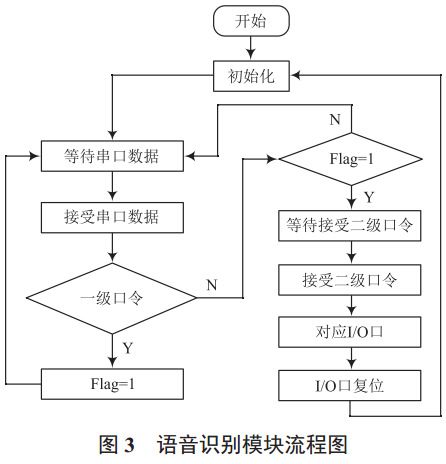

（4）語音識別模塊：該模塊由語音輸入、語音識別、無線傳輸?shù)炔糠纸M成。LD3320芯片用于語音識別，能夠識別人發出的非特定語音，語音信號經過處理轉化為電平信號傳送到單片機，經單片機處理后，來控制家用電器的開關，如語音控制電燈的開關，該模塊的控制流程如圖3所示。

（5）障礙物報警模塊：該模塊使用超聲波測距，利用發射器發射超聲波，同時單片機開始計時，當超聲波接收器接收到障礙物反射的回波后，單片機停止計時。這段時間為Δt，將空氣中超聲波的傳播速度設為v，利用s=v×Δt，就能夠計算出超聲波模塊發射點距障礙物的距離s。該模塊可實時檢測距前方障礙物的距離，當測量值小于程序中設定的安全距離時，系統會語音提示使用者。

三、智能拐杖系統軟件設計

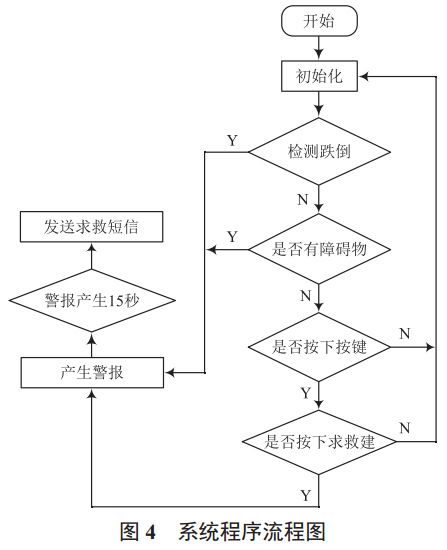

多功能智能拐杖的軟件程序包括系統啟動、參數設置、障礙報警、語音控制及狀態檢測等子程序。本系統的軟件設計采用性能可靠的C語言編寫，具體流程如圖4所示。

結語

針對老人和盲人日常出行不便等問題，本文設計實現的多功能智能拐杖能夠為老年人提供行走支撐、實時監控、及時求救等功能，為盲人提供障礙物提醒、告知盲人當前的方位和時間、緊急情況下向家人求助等功能。符合老年人的需求，使老年人擁有一個健康安全的晚年。同時能夠提醒盲人前方路況，幫助他們避開障礙物，告知他們所處位置，有助于盲人出行，降低事故發生的概率，保證他們的人身安全。本設計克服了傳統拐杖結構簡單、功能單一、無法實時監控、及時求救的弊端，可對老年人出現意外情況及盲人出行等問題提供一定的幫助。
