基于單片機的溫濕度記錄儀的設計

溫度和濕度一直是環境監測領域的兩個最基本、重要的參數，對這兩個參數進行測量、監視、記錄的設備也是各種各樣。本文設計了一種基于AVR單片機的溫濕度記錄儀。該記錄儀使用紅外遙控器對記錄儀進行參數設置、控制，可以實時測量環境溫度和濕度，并且進行本地存儲、顯示，測量的歷史數據還可以利用單片機的串行口傳送至上位機，利用上位機進行監測。

一、溫濕度記錄儀系統組成及基本原理

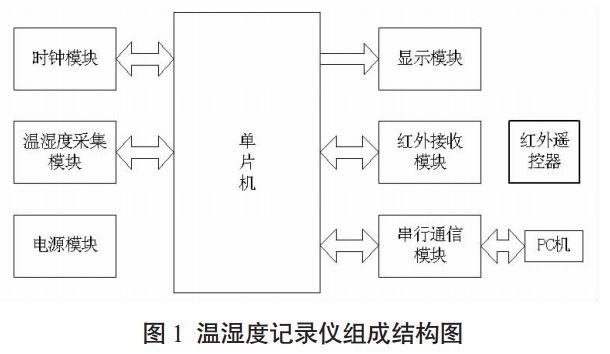

該記錄儀實現以下功能：進行溫濕度數據的采集、記錄和顯示；利用遙控器進行系統初始時間的設置；自助選擇溫濕度數據采集的時間間隔；將本地記錄的歷史數據傳送至上位機PC端；使用遙控器可以控制顯示當前實時的溫濕度數據或多屏查看歷史記錄數據等。本文設計的溫濕度記錄儀用單片機作為控制核心，由溫濕度采集模塊、時鐘模塊、顯示模塊、紅外發送接收模塊、串行通信模塊、電源模塊等組成，其結構圖如圖1所示。溫濕度采集模塊采集環境的溫度和濕度數據，并將它們轉換為數字量，提供給單片機進行處理。時鐘模塊為整個記錄儀提供精確、詳細的年、月、日、時、分秒等時間信息，并在系統掉電時能自動啟用后備電源為此模塊供電。顯示模塊進行本地實時溫濕度數據的顯示、歷史記錄數據的顯示等。紅外接收模塊與紅外遙控器配合，對記錄儀進行參數設置、參數修改，記錄儀運行過程中對顯示器顯示內容進行更換等功能。串行通信模塊負責將記錄儀上記錄的歷史數據傳送至上位PC機。電源模塊為整個記錄儀供電。

二、溫濕度記錄系統硬件設計

系統硬件主要采用高性能AVR單片機ATmega16，數字溫濕度傳感器SHT10，時鐘芯片PCF8563，點陣式LCD顯示模塊12864和紅外接收器VS1838等器件。

2.1單片機ATmega16介紹

高可靠性、功能強、高速、低功耗和低價位等性能，一直是衡量單片機的重要指標，也是單片機占領市場，賴以生存的必要條件。本系統中，采用了高性能，低功耗的8位單片機ATmega16。

ATmega16功能齊全，外圍接口豐富，具有2個8位、1個16位定時/計數器，8路10位AD轉換器，4通道PWM，2個可編程的串行USART，共有32個可編程的I/O接口。片內具有16KB的系統內可編程Flash，1KB的片內SRAM，512字節的EEPROM。具有空閑、ADC噪聲抑制、省電、掉電、待機等多達6種休眠模式。因ATmega16使用哈弗結構、全靜態工作、以字作為指令長度單位、精簡指令集，其大多數指令在一個時鐘周期內完成，故其數據吞吐率很高，工作于16MHz時性能高達16MIPS，從而可以減緩系統在功耗和處理速度之間的矛盾。ATmega16共有131條指令和32個8位通用寄存器，所有寄存器都直接與算邏單元相連，使得一條指令在一個時鐘周期可以同時訪問兩個寄存器，大大提高代碼效率，可以很好的進行數據傳送以及溫度采集。

2.2溫濕度采集模塊

溫度、濕度的測量使用集成式數字溫濕度傳感器SHT10。SHT10將溫度濕度感測、信號變換、AD轉換器等功能集成到一個芯片上，提供兩線數字串行接口SCK和DATA，支持CRC傳輸校驗，測量精度可編程調節，提供具有溫度補償?shù)臏囟葴y(cè)量值，測量和通信結束后，自動轉入低功耗模式，測量時可將感測頭完全浸入水中。本記錄儀設計時溫度使用14b分辨率，量程范圍：

-400C~990C，測量精度：±0.50C，分辨率0.01 0C；濕度使用12b分辨率，量程范圍：0~99%RH，測量精度：±4.5%RH，分辨率0.03%RH。電路設計時將SHT10的SCK、DATA引腳分別接ATmega16的PC7、PC6引腳，由ATmega16給SHT10提供時鐘信號，DATA引腳用于兩者進行數據交換。

2.3時鐘模塊

記錄溫濕度數據時，需要精確的時間信息，該信息由時鐘模塊提供。時鐘模塊以飛利浦公司的可編程時鐘/日歷芯片PCF8563為核心，輔以相應的外圍電路。PCF8563內部具有16個8位寄存器、內置32.768KHz的振蕩器、用于給實時時鐘RTC提供源時鐘的分頻器、定時器、報警器、掉電檢查和I2C總線接口等部件。16個寄存器中2個用于控制寄存器和狀態寄存器，7個用于時鐘（秒、分、時、日、星期、月、年）計數器，4個用于報警寄存器（定義分、時、日、星期的報警條件），剩下3個分別是CLKOUT頻率寄存器、定時器控制寄存器和倒計數定時寄存器。這些寄存器通過兩線式I2C總線（時鐘SCL、數據SDA）由單片機進行讀寫。PCF8563由于采用I2C總線，其外圍電路設計簡單。PCF8563共有8個引腳。本設計中OSCI和OSCO接32.768KHz的晶振。SCL引腳接單片機的PC0口，給I2C總線提供時鐘信號，SDA引腳接單片機的PC1口，實現時間、日期等的讀寫。電源引腳Vdd除了接系統電源之外，還連接了3.3V的紐扣電池作為備用電源。當系統掉電時，3.3V的后備電源啟用作為PCF8563的供電電源。

2.4紅外接收模塊

溫濕度記錄儀在使用時，會有一些特殊場合，例如記錄儀所放高度、記錄儀放置于密閉空間等地方，使得記錄儀不便于控制，需要進行短距離的非接觸式控制。系統選用紅外通信技術進行短距離通訊。紅外通信技術具有信息容量大、結構簡單、方向性好、功耗低、價格低廉、保密性強等特點。系統使用一體化紅外接收頭VS1838和集成式紅外遙控器配合，對記錄儀的時間設置，顯示格式等控制信息進行傳輸。當遙控器不同按鍵被按下后，即有不同的串行二進制遙控碼產生，該編碼經38KHz的載波信號進行二次調制后，再通過紅外發射二極管以紅外信號形式發射出去。VS1838接收頭集成了紅外接收二極管、信號放大器、限幅器、選頻帶通濾波器、積分電路以及比較器等。紅外接收二極管將接收到的信號傳輸至放大器進行放大，通過限幅器將信號限制在合適的電壓范圍內，經過帶通濾波器，只保留30~60KHz的信號。該信號經解調、積分電路后傳輸至比較器輸出高低電平，轉換為發射端發來的二進制編碼，通過引腳DQ送至單片機的PC2引腳，供單片機使用。

2.5顯示模塊

顯示模塊在本地顯示當前的時間、溫度和濕度，顯示系統初始化時的初始設置時間、溫濕度記錄時間間隔，顯示記錄的歷史數據等信息。因顯示的數據量較多，本系統采用點陣圖形液晶顯示模塊LCD12864。LCD12864顯示分辨率為128*64，可以顯示8*4行16*16點陣的漢字。12864硬件電路結構以及軟件編程與同類型圖形點陣液晶模塊相比，要簡潔的多而且價格也較低，得到了廣泛的應用。系統采用8位并行12864顯示模塊，該模塊與外部的接口共有20個引腳。該模塊與外部連接電路簡單。設計時將12864的8根并行三態數據線DB0~DB7接單片機的PB0~PB7口，用于與單片機之間進行數據傳輸。12864的對比度（亮度）調整引腳V0接可調電阻，通過調節電阻值改過亮度。12864的并行指令/數據顯示選擇引腳RS、讀寫控制引腳R/W、并行的使能引腳E分別接單片機的PD7~PD4，由單片機給出控制信號。因使用并行接口，故并/串行接口選擇引腳PSB接高電平。復位端RESET、背光源正端和PSB端共同接電源端VCC。LCD驅動電壓輸出端Vout經過10K的限流電阻接電源端VCC。

2.6通信模塊

通信模塊完成單片機與PC機的通信。該記錄儀最多可以連續存儲最近50條的溫濕度數據。而有些使用場合需要將更長時間的數據永久保留，使用通信模塊可以將記錄儀里的數據送入PC機進行永久存儲。單片機與PC機之間采用串行通信，由于PC機串口電平和單片機串口電氣規范不一致，采用MAX232芯片進行電平轉換。使用ATmega16單片機的PD0口（RXD）接MAX232的9腳R2OUT，PD1口（TXD）接MAX232的10腳T2INT。MAX232的引腳7、8接PC機的全雙工串行口。隨著物聯網技術的發展，該設備還可以作為物聯網的終端節點使用，在系統設計時，將PA口引出預留給Zigbee網絡使用。

2.7電源模塊

電源模塊給整個記錄儀供電。記錄儀使用交流220V市電作供電電源，記錄儀上的芯片供電電源要求直流5V。因此，電源模塊要完成AC220V到DC5V的轉換。原理為220V交流電經過全橋整流電路后整流后，進行濾波、穩壓后，送入7805三端穩壓器得到穩定的直流電壓5V。

三、溫濕度記錄儀軟件設計

系統硬件架構完成后，系統軟件所實現的功能主要是進行上電之后的初始化設置，溫濕度數據的實時采集、記錄、顯示和傳送。單片機上電或復位后進行系統初始化，完成對單片機的IO口、內部寄存器、串行通訊的波特率等進行初始設置，然后掃描紅外接收器，看遙控器是否有遙控信號傳送過來。若有，分析信號是進行記錄儀的設置信號還是數據傳送信號，設置信號轉入設置記錄儀時間、記錄間隔、顯示模式的設置，傳送信號控制記錄儀中記錄的歷史數據傳送至PC機。若沒有遙控信號送入單片機，查詢是否是記錄間隔時間到，若是進行溫濕度數據的采集、記錄和顯示，否則重新查詢是否有遙控信號送來。軟件設計采用C語言編程語言，采用模塊化的設計方法。根據流程圖，將程序分為初始化模塊，紅外遙控信號采集模塊，紅外遙控信號處理模塊，溫濕度數據采集模塊，采集數據轉換為存儲數據、顯示碼轉換模塊，PCF8563設置、時間信息的讀取、顯示碼轉換模塊，溫濕度數據記錄模塊和記錄歷史數據傳送等模塊。

總結

本文研究設計了一種基于AVR單片機的溫濕度記錄儀，該記錄儀具有數據采集精度高、體積小、攜帶方便、成本低、功耗低、結構簡單、控制簡單方便等特點。該記錄儀也存在一定的不足之處，因歷史數據的存儲使用的是單片機內部的EEPROM區，而單片機的EEPROM區容量有限，該記錄儀最多只能存儲500條歷史數據。若設置為15分鐘記錄一條數據，記錄儀本體只能存儲3天的歷史數據。單片機擴展大容量的存儲芯片可以增加記錄的歷史數據。
